小区充电桩建设方案 普乐固提供技术服务 充电桩生产运营 发布时间:2020/8/24 16:06:01

充电桩建设方案很多,但使用场景最多的就是小区充电桩建设方案,这个充电桩主要应用场景是家用汽车,居民密集度高,电压电容受限。还要考虑到充电用户的用电习惯,7kw交流充电桩充分满足客户资源。

小区充电桩建设是所有建设方案中成本最小的,小区充电桩构建没有特别复杂。场地也非常固定,基本在一开始如果预留好电容的话,非常简单。对于新小区而言,目前政策上有要求必须要按照10%的比例配置充电桩的。基本按照这个充电桩比例也预算好了相应的电容,假如这些基础建设都弄的比较好,那么安装充电桩真的so easy

假如从0-1开始简装的话,那么我们需要按照规划来进行配置10%的桩,同时也需要计量电桩负荷和变压器容量等相关系数,然后得出相应的成本表。

下面给大家展示一下2种计算方式帮助大家来核算变压器容量


方法一:

SΣ=Kt*Kx*Cn*Kn*Pn+Km*Pm)/(η*cosФ)SΣ--变压器总安装容量(kVA),η--变压器负载率,取0.700.8cosФ--补偿后功率因数,取0.95Pn--交流充电桩(慢充)安装功率,取7kW

Pm--直流充电桩(快充)安装功率,取60kW作为基数(一般有30kW45kW60KW75kW90kW105kW120kW)Kn--慢充停车位配置数量比例系数(即,实际慢充停车位数量/小区规划停车位数量),近期系数取0.20,远期系数取0.45km--快充停车位配置数量比例系数即,实际慢充停车位数量/小区规划停车位数量),近期系数取0.020,远期系数取0.045

Kx--充电桩需要系数,充电桩熟练(慢充+快充):5-10个,取0.75-0.8510-50个,取0.55-0.65

50个以上,取0.4-0.45kt--充电桩同时使用系数,5-50个,取0.85-0.9050个以上,取0.6-0.7

Cn--小区规划停车位数量。

方法二:

单台充电机输出容量P=Un*I;单台充电机输入容量S=P/ηcosФ,下面我们来理解公式含义:P--单台充电机的输入功率;Un--充电电压;I--充电电流;S--单台充电机的输入容量;η

--充电机效率,取0.9cosФ --充电机功率因数,取0.9;)充电站内充电机输入总容量为:

SΣ=K(S1+S2+S3……Sn)SΣ--充电机的输入总容量;S1Sn--各台充电机的输出功率;K--充电机同时工作系数,取0.8;该公式取自中国南方电网有限责任公司企业标准

-Q/CSG 11516.2--2010,当充电桩数量较多时结果偏大,K值应适当调整。


小区充电桩设计到的都是一些中小型桩体,我们选择相应的充电桩功率,充电桩负荷,满载充电桩负荷是为了准确核算出变压器,在既能满足充电要求又不过多的造成成本的浪费。作为方案工程师理应对客供现场给予指导报价,方便客户节约成本提高投产回收效率。

下面我们以一个实例来进行计算一下,假如某小区计划引入一批充电桩,按照目前的配置,目前有地下两层都是充电桩,按照目前政策新建的小区100%都需预留充电桩安装位置,统一设计预留充电桩变压器、配电设施及管线通道。建设单位可根据实际需求分期实施。

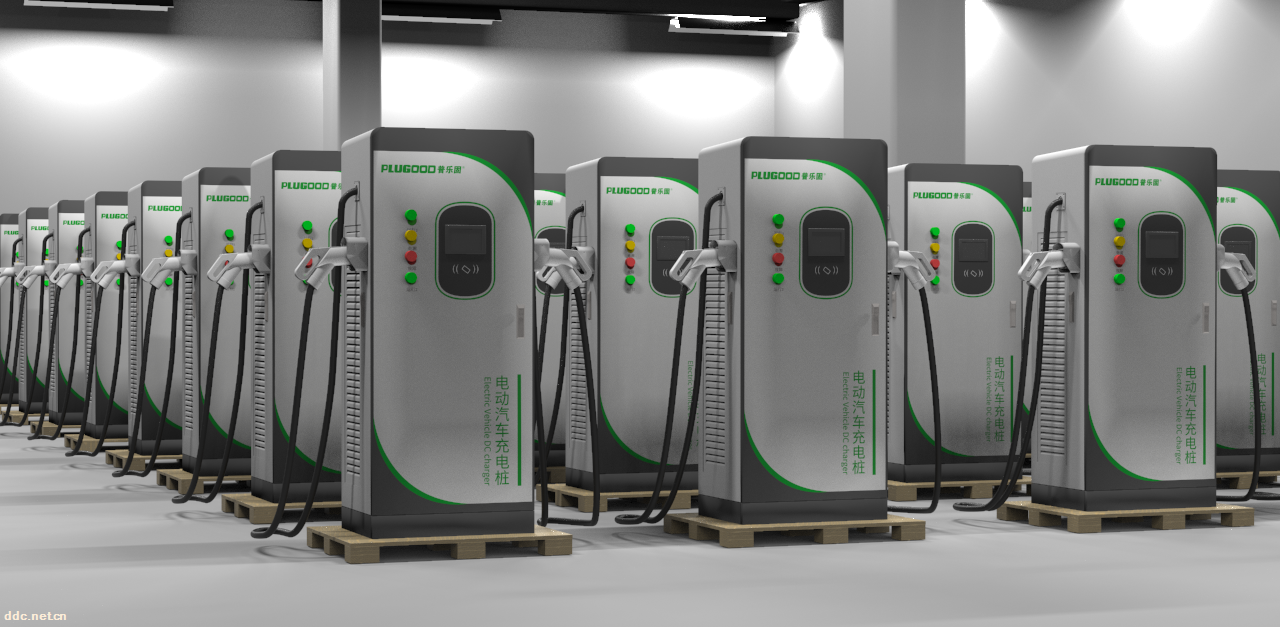

那么参照交直流桩必须要满足10%的要求,设置35个车位为物业管理车位(采用直流充电桩),其他313个都是住户产权停车位。物业管理公共停车位采用4个一拖四群充落地式120kw直流充电桩,10个落地60kw直流充电桩,输入电压AC380V(三相五线)。住户用充电桩壁挂式交流充电桩,额定功率7kw,输入电压AC220V(单相三线)。

现选用公式一计算充电桩专用变压器容量,按照近期规划时变压器容量计算:

SΣ=Kt*Kx*Cn*Kn*Pn+Km*Pm)/(η*cosФ)

 =0.85*0.55*348*

0.2*7+0.02*60)/0.8*0.95 

=163*(1.4+1.2)/0.76 

=419.3/0.76

=557KVA

近期规划可以选用630kva变压器。

按照远期规划变压器容量计算:

SΣ=Kt*Kx*Cn*Kn*Pn+Km*Pm)/(η*cosФ)

 =0.85*0.55*348*0.45*7+0.045*60/0.8*0.95 

=163*(3.15+2.7)/0.76 

=1254kVA

远期规划采用一台1250kVA变压器。

充电桩的安装

电动汽车和充电桩之间应该保持安全距离:充电桩安装在车侧不影响开关门,充电桩外轮廓距离电动汽车不小于0.4m,充电桩安装在车尾,充电设备外轮廓距电动汽车不小于0.5m

充电桩安装应预留检修操作空间,其检修操作面和建筑物之间距离不应小于0.8m

1)充电桩的地面基础应该抬高,高出场地地坪的高度室内不低于100mm,室外不低于250mm

2)底座基础应大于充电桩长宽外廓,尺寸不应低于50mm

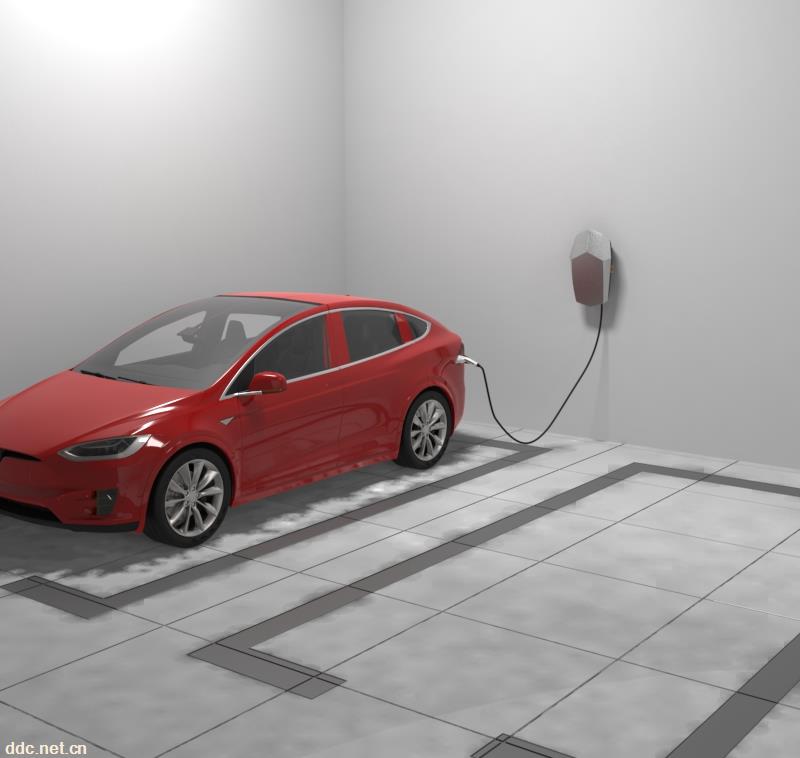

3)充电桩采用壁挂式安装方式应该满足条件如下:

A. 应该满足墙壁能够负荷,地面可靠固定;

B. 设备安装高度应便于操作,设备人机操作区域水平中心线距地面宜1.5m
